När en vägg får en ny garageport, när taket ska bära solpaneler eller när ett bjälklag ska klara större spännvidd räcker det inte att välja virke på känsla. Bra byggbeskrivningar för dimensionering visar vilka laster, mått, material och upplag som styr valet, så att du kan planera ett säkrare och mer kostnadseffektivt bygge.
Rätt dimension börjar alltid med rätt förutsättningar
- Identifiera lasterna från egenvikt, snö, vind, personer och förvaring.
- Kontrollera spännvidd och upplag innan du väljer balk, regel eller takstol.
- Använd svenska snölastvärden för den aktuella platsen, inte ett generellt schablonvärde.
- Kontrollera både bärförmåga och nedböjning. En konstruktion kan vara stark nog men ändå kännas sviktande.
- Se kalkyler som beslutsstöd, inte som ersättning för konstruktör vid större eller osäkra ändringar.
Vad dimensioneringen faktiskt ska svara på
Dimensionering handlar om att bestämma vilka dimensioner och material som behövs för att en byggnadsdel ska klara sin uppgift under hela den planerade livslängden. Det gäller exempelvis takbjälkar, golvbjälkar, balkar över öppningar, stolpar, syllar och grundläggning.
Jag brukar börja med tre enkla frågor. Vilken last ska bäras? Hur långt är det mellan upplagen? Och hur förs lasten vidare ner till marken? Missar man den sista frågan kan en korrekt dimensionerad balk ändå belasta en vägg eller grund som inte är byggd för uppgiften.
Bärförmåga och stadga är inte samma sak
Bärförmåga betyder att konstruktionen inte ska gå sönder eller kollapsa. Stadga handlar om att den inte ska böja sig, vibrera eller förskjutas mer än vad som är acceptabelt. Ett bjälklag kan alltså klara lasten utan brott men ändå upplevas som obehagligt sviktande.
För svenska byggnader används normalt Eurokoderna tillsammans med svenska nationella val och Boverkets regler. Boverket beskriver också att förutsättningar, lastantaganden och bärverkets verkningssätt ska kunna redovisas i en konstruktionsdokumentation när åtgärden kräver lov eller anmälan.
Börja med rätt förutsättningar
En byggbeskrivning är bara så bra som de uppgifter du matar in. Skriv därför ner byggnadens bredd, längd, takform, taklutning, upplag, material och användning innan du börjar räkna. Spännvidden är ofta den uppgift som påverkar dimensionen mest, särskilt för bjälkar och balkar.
Samla in lasterna
- Egentyngd från virke, skivor, isolering, takbeklädnad och installationer.
- Nyttig last från personer, möbler, verktyg och lagring.
- Snölast som varierar beroende på ort, takform och snörasskydd.
- Vindlast som påverkas av byggnadens höjd, läge och utsatthet.
- Punktlaster från exempelvis en tung kamin, tank, limträbalk eller maskin.

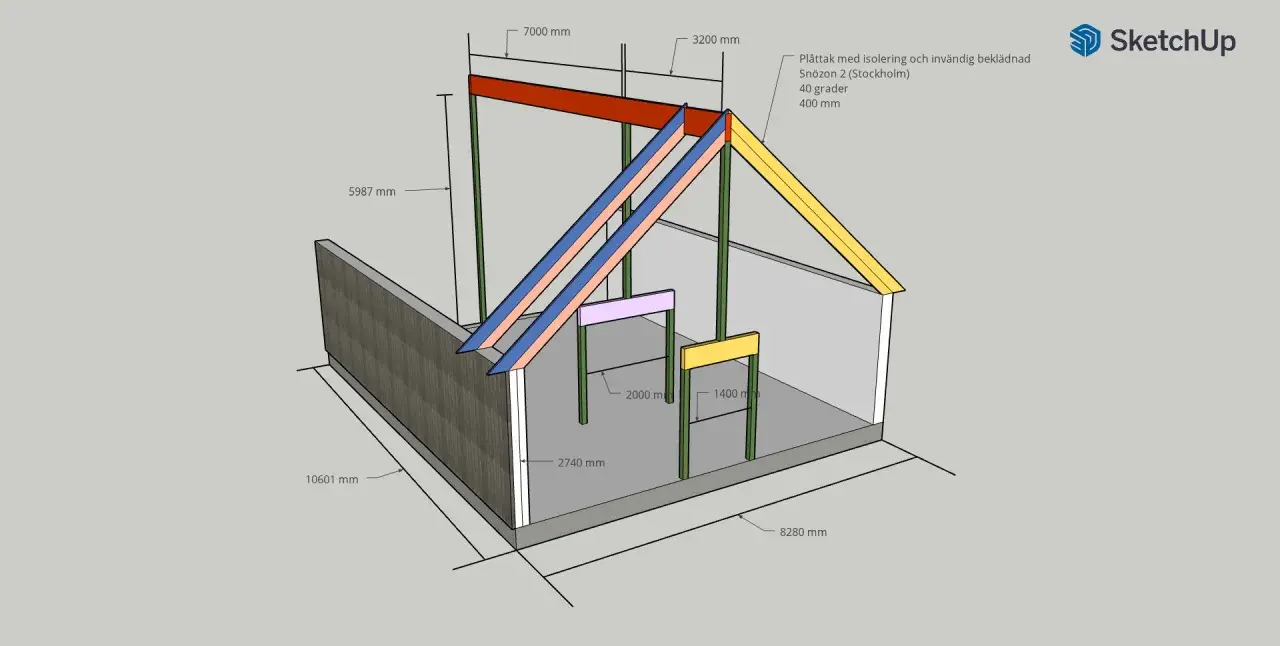

Takets egenvikt kan skilja mycket mellan olika material. Som illustrativa värden anges ungefär 0,25 kN/m² för ett lätt papptak utan isolering och omkring 0,90 kN/m² för ett tyngre tak med betong- eller tegelpannor, isolering och invändig beklädnad. Det motsvarar ungefär 25 respektive 90 kilogram kraft per kvadratmeter, innan snölasten räknas med.
Kontrollera platsen och marken
Snölast ska hämtas från rätt plats i Sverige. Ett garage i kustmiljö, inland eller fjällområde kan få helt olika förutsättningar, och vid osäkerhet är det klokt att välja det högre relevanta värdet eller låta en konstruktör kontrollera beräkningen.
Även marken spelar roll. Grundläggning på fast, dränerad mark ger andra förutsättningar än lera, fyllnadsmassor eller tjälkänslig jord. En enkel byggbeskrivning kan hjälpa med principer, men kan inte ensam avgöra om plintar, kantbalk eller platta på mark är rätt lösning på en viss tomt.
Så använder du byggbeskrivningar för dimensionering
De bästa beskrivningarna fungerar som ett arbetsflöde. Du väljer först byggnadsdel och geometri, anger lasterna, kontrollerar upplagen och får sedan ett förslag som måste läsas tillsammans med begränsningarna för just den tabellen eller kalkylen.
- Välj rätt byggnadsdel, exempelvis takbjälke, golvbjälke, balk eller stolpe.
- Ange verklig spännvidd mellan bärande upplag, inte hela rummets bredd om det finns mellanupplag.
- Kontrollera centrumavståndet, alltså avståndet mellan reglar eller bjälkar.
- Lägg in samtliga relevanta laster och kontrollera om någon last är koncentrerad till en punkt.
- Granska resultatet med avseende på både hållfasthet, nedböjning och anslutningar.
- Dokumentera antagandena så att det går att se varför en viss dimension valdes.
Centrumavståndet glöms ofta bort. En bjälke med 600 millimeters avstånd belastas mer än en likadan bjälke med 300 millimeters avstånd, även om rummet har samma bredd. Ändrar du ett mått måste du därför kontrollera hela beräkningen igen.
Svenskt Trä har byggbeskrivningar med arbetsritningar, materialförteckningar och dimensioneringsstöd för flera träkonstruktioner. De är särskilt användbara för mindre projekt, men tabellvärdena gäller bara när konstruktionen byggs med motsvarande material, upplag och lastförutsättningar.
Praktiska exempel för garage, tak och bjälklag
Ett garage är ett bra exempel eftersom byggnaden ofta verkar enkel men ändå innehåller flera kritiska delar. En bred garageport kan ta bort en stor del av den bärande väggen, och då måste lasten från taket ledas över öppningen med en korrekt dimensionerad balk och med tillräckliga upplag på sidorna.
| Byggnadsdel | Det som främst styr dimensionen | Vanligt misstag |
|---|---|---|
| Takbjälkar | Snölast, takets egenvikt, spännvidd och taklutning | Att bara räkna med takbeklädnadens vikt |
| Balk över garageport | Öppningens bredd, lastbredd, upplag och eventuell våning ovanför | Att välja dimension efter portens bredd utan att räkna på lasten |
| Golv- eller vindsbjälklag | Nyttig last, spännvidd, centrumavstånd och krav på svikt | Att behandla förråd och bostadsutrymme som samma lastkategori |
| Plintar och grund | Total last, markens bärighet, tjäle och sättningar | Att dimensionera plinten utan att kontrollera undergrunden |
För ett normalt träbjälklag kan egentyngden ligga runt 0,45 kN/m², medan ett tyngre bjälklag med exempelvis klinker eller flera skivlager kan ligga högre. Nyttig last för bostadsutrymmen anges ofta omkring 2,50 kN/m², medan ett lättare förråd kan ha ett lägre värde. Skillnaden är viktig om en oinredd vind senare ska göras om till rum.
Vid en bred portöppning är det inte bara balkens tvärsnitt som räknas. Lasten måste också överföras genom upplagen och stolparna ner till grunden. Jag skulle aldrig kapa en bärande vägg för en större port utan att först kontrollera hela lastvägen, även om själva balken ser kraftig ut.
När räcker en tabell och när behövs konstruktör
En färdig dimensioneringstabell passar bäst när projektet är enkelt och följer en tydlig standardlösning. Det kan vara ett mindre förråd, ett vanligt sadeltak eller ett bjälklag med kända material och normala upplag.
Anlita konstruktör när du ändrar en bärande vägg, skapar en stor öppning, bygger nära tomtgräns med speciella laster, använder ovanliga material eller har osäker grund. Detsamma gäller om byggnaden får solpaneler, sedumtak, tung förvaring eller en ny våning.
Digitala verktyg kan snabbt visa om en lösning verkar rimlig. De kan däremot inte upptäcka alla förhållanden på plats, till exempel rötskador, dåliga infästningar, sättningar eller att ett upplag i praktiken inte är bärande. Resultatet bör därför ses som ett underlag för beslut, inte som ett automatiskt godkännande.
Läs också: Bygga på silt? Så väljer du rätt grundläggning
Kontrollera anslutningarna
En balk är aldrig starkare än sin infästning. Kontrollera bultar, beslag, upplagslängd, förankring mot vind och hur krafter förs vidare mellan tak, vägg och grund. Skruv, beslag och förankring måste vara dimensionerade för uppgiften, inte bara valda efter vad som råkar finnas i verktygslådan.
Dokumentera gärna en enkel skiss med mått, materialklass, lastantaganden och upplag. Det gör det lättare att bygga rätt och att förklara lösningen för byggnadsnämnd, kontrollansvarig eller framtida ägare.
Vanliga fel som gör beräkningen missvisande
- Fel snözon används eftersom platsen avrundas eller väljs efter närmaste större ort.
- Takets lager räknas inte med, särskilt isolering, innertak och framtida solpaneler.
- Spännvidden mäts fel genom att man räknar från ytterkant till ytterkant i stället för mellan upplagen.
- Lastvägen bryts när en vägg tas bort utan att stolpar och grund kontrolleras.
- Nedböjning ignoreras eftersom fokus bara ligger på att konstruktionen inte ska kollapsa.
- Framtida användning glöms bort, exempelvis när ett förråd senare ska bli verkstad eller bostadsdel.
Det mest underskattade felet är enligt min erfarenhet att bygga efter en ritning men byta material längs vägen. En lätt takbeklädnad kan ersättas med tegel, en enkel gipsskiva med flera lager och en vanlig regel med en bredare öppning. Varje sådan ändring påverkar lasten eller styvheten och bör kontrolleras innan arbetet fortsätter.
Från måttabell till trygg konstruktion
Använd byggbeskrivningen för att förstå sambanden mellan last, spännvidd, material och upplag. Kontrollera sedan att verkligheten på tomten verkligen matchar antagandena i beräkningen.
För ett enkelt projekt kan en tydlig ritning och ett dimensioneringsverktyg ge ett mycket bra beslutsunderlag. Vid bärande ändringar, stora öppningar eller osäker grund är kostnaden för en konstruktör liten jämfört med att rätta en felbyggd konstruktion i efterhand.
Det är den kombinationen jag litar mest på: praktiska byggbeskrivningar, aktuella svenska regler och en fackmässig kontroll när riskerna ökar. Då blir dimensioneringen inte bara en siffra på papper, utan en genomtänkt del av hela byggprojektet.
