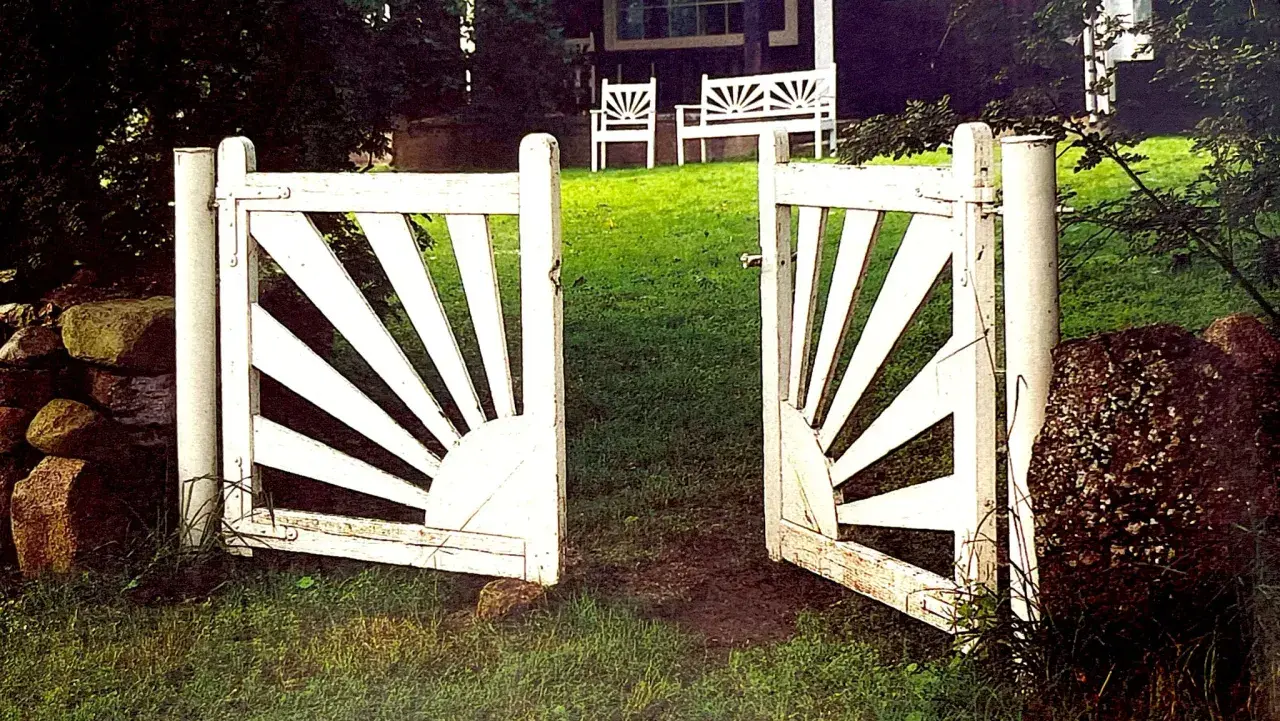

Solgrind ritning - mått, material och smart placering

En solgrind kan bli den detalj som binder ihop altanen, gången och resten av tomten, men bara om proportionerna fungerar i praktiken. Jag visar hur du planerar en genomtänkt solgrindsritning, väljer rätt mått och material samt undviker vanliga problem med fukt, skevhet, gångjärn och placering nära tomtgränsen.

Börja med platsen och funktionen

Det första jag gör är att mäta själva grindhålet, inte att rita solstrålarna. En dekorativ grind blir snabbt opraktisk om öppningen är för smal, stolparna står ostadigt eller grindbladet slår i altanen när marken rör sig.

För en vanlig gång till trädgården fungerar en enkelgrind på cirka 900-1 100 mm ofta bra. Behöver du få igenom en skottkärra, gräsklippare eller större utemöbler är en öppning på ungefär 1 200-1 500 mm mer bekväm. En dubbelgrind ger större passage, men kräver bättre justering och en stabil lösning där grindbladen möts.

På en altan bör grinden placeras så att gånglinjen känns självklar. Jag undviker helst en grind som öppnas rakt ut mot en trappa eller en smal gång. Låt den i stället öppnas in mot den största fria ytan och kontrollera att gångjärn, lås och handtag inte hamnar där de stör räcke eller stolpe.

Det här ska finnas med på ritningen

En användbar ritning behöver inte vara avancerad, men den måste vara tydlig. Jag brukar göra tre vyer: en vy rakt framifrån, en enkel planritning ovanifrån och en detalj som visar infästning, gångjärn och markfrigång.

Framifrån med alla huvudmått

Rita in grindens totala höjd och bredd, ramens dimensioner, solcentrumets storlek och strålarnas placering. För en mindre modell kan 1 000-1 200 mm höjd ge ett välbalanserat intryck. Anpassa höjden efter staketet, eftersom en grind som sticker upp eller sjunker långt under anslutande sektioner ofta ser felproportionerad ut.

Ovanifrån med rörelseriktning

Visa stolparnas placering, grindens öppningsradie och vilket håll bladet öppnas åt. Markera även avståndet till altankant, gång, rabatt och tomtgräns. En ritning i skala 1:10 eller 1:20 räcker vanligtvis för eget byggarbete, medan kommunen kan kräva andra handlingar om projektet blir lovpliktigt.

Läs också: Såpskura altanen rätt och skonsamt

Detalj för konstruktionen

Rita särskilt hur hörnen fogas samman. En ram som bara skruvas ihop utan diagonal förstärkning kan börja hänga redan efter en säsong. För en solgrind med dekorativa strålar är det också klokt att markera lika stora mellanrum, så att mönstret ser genomarbetat ut även på lite avstånd.

Jag skriver alltid in material och antal direkt på ritningen. Då blir det lättare att ta fram en kaplista och svårare att råka köpa virke som är för klent eller olämpligt för utomhusbruk.

Bygg en ram som klarar väder och belastning

En klassisk träkonstruktion kan byggas med ramvirke på ungefär 45 × 95 mm. Det är en beprövad utgångspunkt för en normalstor grind, men större eller mycket vindutsatta grindar behöver grövre virke och kraftigare stolpar.

Solstrålarna kan tillverkas av hyvlad furu eller annat stabilt trä i ungefär 21 mm tjocklek. I en mer detaljerad modell kan solcentrumet göras i 21 mm konstruktionsplywood och täckande detaljer i 9 mm plywood. För en enklare variant fungerar ett mittkryss, där diagonaler omkring 40 × 70 mm både förstärker ramen och ger ett lugnare uttryck.

• Använd NTR/AB-virke för oskyddat trä ovan mark.
• Använd NTR/A för trä som står i kontakt med mark eller sitter svårtillgängligt i en fuktig konstruktion.
• Välj rostskyddade eller varmförzinkade gångjärn och skruvar.
• Använd genomgående bult med bricka där gångjärnen belastar träet hårt.
• Förborra nära ändträ så att virket inte spricker.

Det som ofta underskattas är gångjärnen. På en tung trägrind skulle jag välja långa, kraftiga hakgångjärn i stället för små dekorbeslag. De fördelar belastningen över en större del av ramen och gör det lättare att justera bladet när träet förändras med årstiderna.

Så placerar du grinden vid altan och tomt

Stolparna måste stå stadigt även när marken blir vattenmättad eller fryser. På fast mark kan plintar vara en bra lösning, medan markskruv passar där du vill minska grävningen. Oavsett metod ska stolpen inte vila direkt mot en yta där vatten blir stående.

Planera för ungefär 30-50 mm fri höjd under grindbladet på en normal trädgårdsgång. På en jämn stenlagd yta kan avståndet vara mindre, men grus, tjäle, löv och snö kräver mer marginal. En för låg grind ser tät och gedigen ut på ritningen men blir snabbt irriterande i vardagen.

Vid en altan behöver du också ta hänsyn till nivåskillnader. Om grinden sitter mellan två stolpar på olika höjd ska den inte tvingas följa altangolvet om det leder till dålig markfrigång. Jag föredrar att låta gånglinjen och den fria öppningen styra, även om överliggaren då behöver justeras visuellt.

Glöm inte stopp och låsning. En enkelgrind behöver ett tydligt anslag, medan en dubbelgrind ofta behöver både låsning mellan bladen och en skjutregel ned i marken för att inte röra sig i vinden.

Kontrollera reglerna innan du bygger

En fristående grind på en privat tomt kräver i de flesta fall inte bygglov. Bedömningen kan däremot påverkas av grindens höjd, om den ingår i ett plank eller en mur, områdets detaljplan och om fastigheten ligger i ett särskilt värdefullt område.

Boverket anger att ett vanligt staket normalt inte kräver bygglov, men att plank, mur och vissa andra åtgärder kan omfattas av särskilda mått och placeringsregler. Om en lovbefriad konstruktion placeras närmare än 4,5 meter från tomtgränsen kan skriftligt medgivande från berörda grannar behövas. Kommunen kan dessutom ha lokala bestämmelser som ändrar huvudregeln.

Rita därför in grind, stolpar, anslutande staket och avstånd till gränsen på en enkel situationsplan innan du beställer material. På en hörntomt ska du även kontrollera sikten mot gata och utfart. En vacker solgrind får aldrig skapa en trafikfarlig skymd vinkel.

Jag skulle kontakta byggnadsnämnden om grinden är ovanligt hög, står nära allmän plats eller blir en del av en tät och hög avskärmning. Det tar betydligt mindre tid än att behöva ändra konstruktionen efteråt.

Rita och bygg steg för steg

1. Mät öppningen på tre ställen och använd det minsta måttet.
2. Bestäm grindens höjd utifrån staket, altanräcke och tomtens proportioner.
3. Rita ramen med tydliga hörnfogar, gångjärnssida och låssida.
4. Placera solcentrumet på en lodrät mittlinje och dela upp strålarna med jämna mellanrum.
5. Gör en kaplista med material, dimensioner och antal innan du börjar såga.
6. Provmontera ramen utan lim och kontrollera diagonalmåtten.
7. Montera dekoren med fuktsäkert lim, plugg eller genomgående infästning där belastningen är stor.
8. Grundmåla alla delar innan slutmontering, särskilt ändträ, borrhål och undersidor.

Kontrollera diagonalerna genom att mäta från hörn till hörn. Om måtten skiljer sig några millimeter redan på arbetsbänken kommer skillnaden att synas ännu tydligare när grinden hängs upp. Jag lägger också gärna grinden med rätt sida upp och ner på bockar innan målningen, eftersom det gör det lättare att upptäcka vattenfickor och öppna fogar.

För ytbehandlingen passar en täckande utomhusfärg eller linoljefärg. Måla hellre flera tunna lager än ett tjockt. Vit färg visar smuts snabbare, medan grågrönt, falurött eller dämpat svart ofta passar bättre ihop med svensk träfasad och omgivande grönska.

En ritning som gör grinden enklare att leva med

Den bästa solgrinden är inte den mest detaljerade, utan den som är tillräckligt stabil, lätt att öppna och enkel att underhålla. Lägg därför lika mycket omsorg på stolpar, gångjärn, markfrigång och avrinning som på solmönstret.

Markera alla mått, material och infästningar innan du börjar bygga. Med en sådan ritning blir det enklare att hålla budgeten, prata med grannen och justera designen utan att behöva börja om från början.
