En grundritning behöver göra mer än att visa var betongen ska hamna. Den ska förklara hur laster förs ner i marken, hur fukt och tjäle hanteras och vilka mått entreprenören faktiskt ska bygga efter. Här går jag igenom vad en konstruktionsritning för grund bör innehålla, när den behövs, hur olika grundtyper skiljer sig åt och vilka misstag som ofta blir dyra i efterhand.
En bra grundritning minskar både byggfel och kostsamma överraskningar
- Grundplanen visar mått, vägglinjer, balkar, punktlaster och öppningar.
- Sektionsritningen förklarar nivåer, lagerföljd, isolering, armering och anslutningar.
- Markförhållandena avgör om platta på mark, krypgrund, källare eller pålning är lämpligast.
- Kommunen avgör vilka handlingar som krävs i det enskilda bygglovs- eller anmälningsärendet.
- En enkel grund kan kosta omkring 10 000-20 000 kronor att projektera, medan komplexa lösningar ofta blir betydligt dyrare.
Vad visar en konstruktionsritning för grund?
En konstruktionsritning för grund beskriver hur byggnadens nedersta bärande delar ska utformas. Den är mer teknisk än en vanlig planritning och används framför allt av konstruktör, markentreprenör, grundläggare och kontrollansvarig. För mig är den viktigaste skillnaden att ritningen inte bara visar var grunden ligger, utan också hur den ska fungera.
Ritningen ska normalt kunna besvara flera praktiska frågor. Hur tjock ska plattan vara? Var ska kantbalken placeras? Vilken nivå ska färdigt golv ha? Hur leds regn- och dräneringsvatten bort? Var ska avlopp, vatten och el gå genom konstruktionen?
En grundritning är alltså inte samma sak som en bygglovsritning. Plan-, fasad- och sektionsritningar används främst för att beskriva byggnadens utformning. Konstruktionsritningen visar i stället hur byggnaden ska klara laster, rörelser, fukt och långvarig användning.
Grundplan och grundsektion
Grundplanen ses ovanifrån och visar byggnadens yttermått, bärande väggar, kantbalkar, grundbalkar, pelare och eventuella punktlaster. Där bör även avstånd till axlar, hörn och öppningar anges så att grundläggaren kan mäta ut konstruktionen utan att gissa.

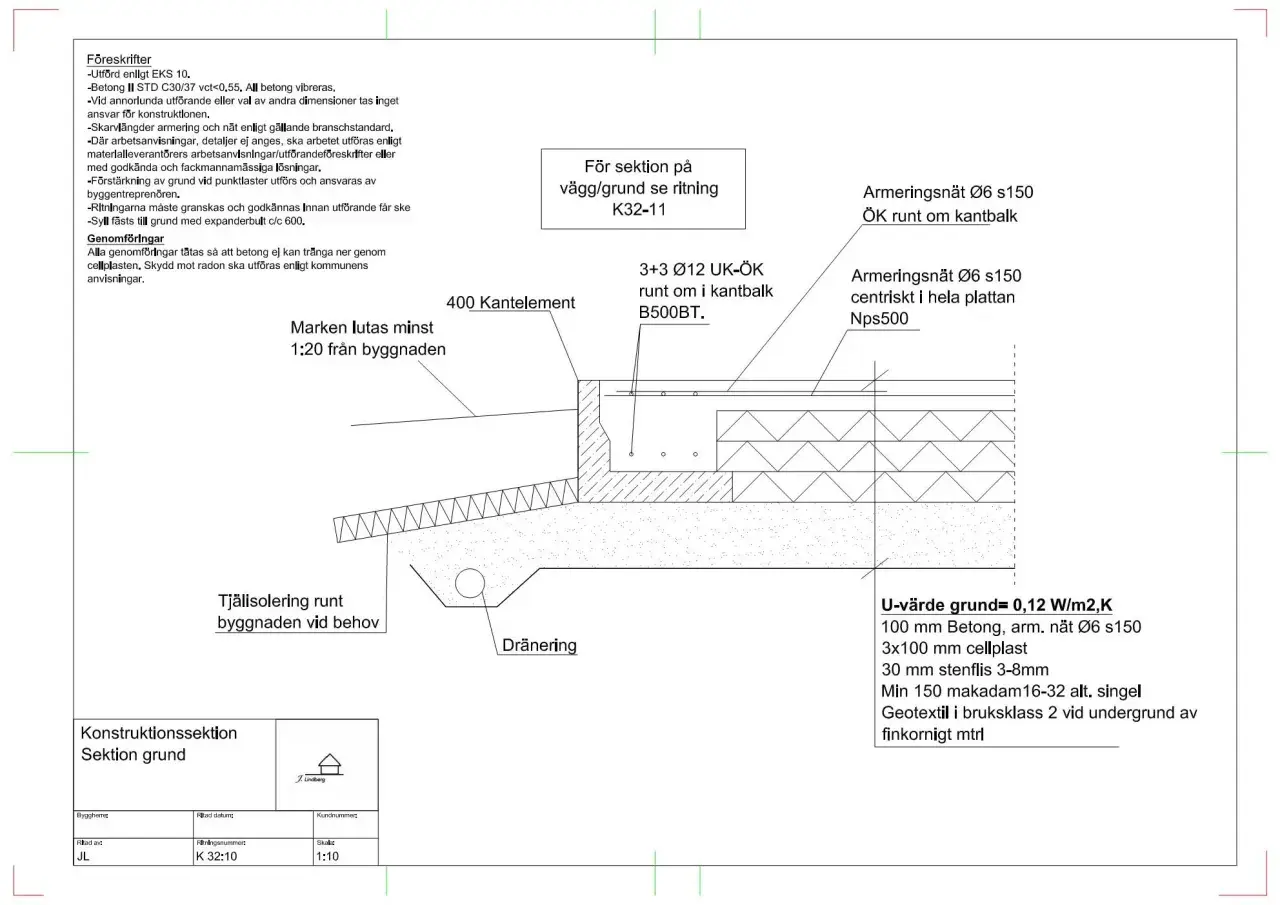

Grundsektionen visar konstruktionen från sidan. Här framgår normalt marknivå, färdig golvnivå, grundläggningsdjup, dränerande lager, isolering, betong, armering och anslutningen mellan grund och yttervägg. Det är ofta i sektionen som man upptäcker om fuktskydd, köldbryggor eller höjdskillnader har glömts bort.
Det här ska finnas med på ritningen
Innehållet varierar beroende på om det gäller ett garage, en tillbyggnad eller en hel villa. En enkel platta på mark kan beskrivas på några få blad, medan ett souterränghus med stödmurar kräver betydligt mer detaljer. Jag tycker ändå att följande delar bör finnas med i nästan alla seriösa grundhandlingar.
| Del av handlingen | Det som bör redovisas | Varför det behövs |
|---|---|---|
| Grundplan | Yttermått, vägglinjer, balkar, pelare, punktlaster och öppningar | Gör utsättning och byggstart tydlig |
| Grundsektion | Nivåer, lager, isolering, betongtjocklek och anslutning mot vägg | Visar hur konstruktionen byggs i höjdled |
| Armeringsplan | Armeringsdimension, placering, skarvar och förstärkningar | Ger betongen rätt bärförmåga och sprickkontroll |
| Detaljer | Hörn, kantbalk, genomföringar, trösklar och anslutningar | Minskar risken för fel på känsliga punkter |
| Tekniska anvisningar | Material, toleranser, isolering, dränering och packningskrav | Förklarar hur arbetet ska utföras |
| Ritningshuvud | Skala, datum, ansvarig, projektnummer och revisionsmarkering | Visar vilken version som gäller |
På en platta på mark behöver handlingen ofta visa både isolering under plattan och förstärkt kantzon. Om en garageport, stålbalk eller tung innervägg ger en koncentrerad last ska den markeras tydligt. En last som saknas på ritningen försvinner inte i verkligheten, utan hamnar bara där konstruktionen kanske inte är dimensionerad för den.
Genomföringar är en annan detalj som många underskattar. Avlopp, golvbrunn, vattenledning, elrör och eventuell golvvärme måste samordnas innan betongen gjuts. En ändring efter gjutning kan bli både besvärlig och dyr, särskilt om man måste bila i en isolerad platta.
Vilken grundtyp passar huset och marken?
Det finns ingen grundlösning som är bäst på alla tomter. Valet påverkas av jordart, grundvatten, tjäldjup, nivåskillnader, byggnadens vikt och hur utrymmet ska användas. En konstruktör behöver därför utgå från både byggnaden och marken, inte bara från en standardritning.
Platta på mark
Platta på mark är vanligt för villor, tillbyggnader och garage. Konstruktionen består ofta av packad fyllning, dränerande material, isolering, armerad betong och förstärkta kantbalkar. Fördelen är en stabil och lättillgänglig grund med goda möjligheter att lägga golvvärme.
Nackdelen är att markarbetet måste bli rätt från början. Dåligt packad fyllning, bristande dränering eller felaktig höjdsättning kan leda till sättningar och fuktproblem. På en normal och väl undersökt tomt är lösningen ofta effektiv, men den är inte automatiskt enkel bara för att den är vanlig.
Krypgrund
Krypgrund kan vara praktisk när tomten lutar eller när man vill minska mängden schaktning. Den ger också åtkomst till vissa installationer under huset. Samtidigt kräver den god ventilation, rätt fuktskydd och regelbunden kontroll av utrymmet.
Jag är försiktig med krypgrunder på fuktiga tomter. Ett utrymme som känns torrt under byggtiden kan få hög relativ fuktighet senare när temperatur och ventilation förändras. Ritningen bör därför visa fuktsäkerhetslösningen, inte bara bjälklaget och grundmurarna.
Källare och souterräng
Källare kan ge värdefull biyta, men konstruktionen belastas av jordtryck och vatten från marken. Grundmurar, dränering, tätskikt, isolering och eventuella stödkonstruktioner måste samordnas noggrant.
På en sluttande tomt kan souterräng vara mer naturligt än att schakta fram en helt plan byggyta. Då blir höjdsättningen extra viktig. En skillnad på några decimeter kan påverka både dagvatten, entré, garageinfart och anslutning till befintligt hus.
Läs också: Platta på mark - mått, dränering och vanliga misstag
Plintgrund kan passa mindre och lättare byggnader, exempelvis vissa garage, förråd och komplementbyggnader. Den fungerar bäst när lasterna är tydliga och markförhållandena är tillräckligt stabila. På mjuk lera eller fyllnadsmassor kan däremot plintar ge ojämna sättningar.
Pålning används när bärande jordlager ligger djupt eller när marken inte kan ta upp byggnadens laster på ett säkert sätt. Det är en mer specialiserad och ofta dyrare lösning, men den kan vara rätt när alternativen skulle kräva omfattande schaktning eller förstärkning.
Från markundersökning till färdig grundritning
En hållbar lösning börjar med information om tomten. För ett mindre garage på känd och stabil mark kan en enklare geoteknisk bedömning räcka. För en villa på lera, fyllnadsmassor, sluttande mark eller nära en slänt bör man överväga en mer detaljerad undersökning.
Boverkets vägledning delar in geokonstruktioner i olika geotekniska kategorier. Små och enkla byggnader med kända grundförhållanden kan hamna i geoteknisk kategori 1, medan mer normala eller osäkra projekt ofta kräver större utredning. Det betyder inte att alla villor behöver samma undersökning, utan att omfattningen ska anpassas efter risken.
- Samla underlag om tomtens höjder, befintliga ledningar, detaljplan och närliggande byggnader.
- Bedöm marken med hjälp av geoteknisk information, provgropar eller geoteknisk undersökning när det behövs.
- Bestäm grundprincip utifrån mark, laster, fukt, tjäle och byggnadens användning.
- Beräkna konstruktionen, bland annat kantbalkar, platta, armering, pelare och eventuella grundbalkar.
- Samordna installationer innan ritningen färdigställs.
- Kontrollera höjder och anslutningar mot mark, entré, garageport, dränering och befintlig byggnad.
- Fastställ rätt revision och se till att alla på arbetsplatsen använder samma ritningsversion.
Det vanligaste misstaget är att börja med en färdig standardritning och försöka anpassa tomten efter den. Jag föredrar motsatt ordning. Först tar man reda på vad marken och byggnaden kräver, sedan väljer man en lösning som går att bygga och kontrollera utan onödiga specialdetaljer.
När krävs ritningen och vilka regler gäller?
Kommunen avgör vilka handlingar som behövs i det aktuella ärendet. Boverket anger konstruktionsritningar som exempel på handlingar som kan behöva lämnas in, men de krävs inte automatiskt i varje bygglovsansökan. Ofta blir grundkonstruktionen särskilt viktig vid tekniskt samråd och inför startbesked.
Det är bra att skilja på två frågor. Den första är vilka ritningar kommunen behöver för att pröva lov eller anmälan. Den andra är vilka tekniska handlingar som krävs för att visa att byggnaden uppfyller kraven på bärförmåga, stadga och beständighet.
Sedan den 1 juli 2026 gäller Boverkets nya byggregler fullt ut för nya ärenden. De äldre reglerna BBR och EKS kan fortfarande vara relevanta i projekt där lovbeslut fattades före övergångstidens slut och äldre regler valdes. Kontrollera därför alltid med byggnadsnämnden och ansvarig konstruktör vilket regelverk som gäller för just ditt projekt.
För ett garage kan kommunen exempelvis vilja se grund, stomme och takkonstruktion i en samlad konstruktionshandling. För en tillbyggnad behöver anslutningen till det befintliga huset ofta beskrivas noggrant, särskilt om den nya delen får en annan grundläggningsnivå eller om laster förs över till den gamla konstruktionen.
Vad kostar en grundkonstruktionsritning?
Priset styrs främst av komplexitet, underlag och ansvar. En enkel grund för ett mindre garage kan i vissa fall projekteras för omkring 10 000-20 000 kronor. En villa med flera grundnivåer, källare, stödmurar eller pålning kan hamna på 30 000-50 000 kronor eller mer.
| Projekt | Ungefärlig kostnad för grundprojektering | Det som brukar påverka priset |
|---|---|---|
| Enkelt garage eller förråd | 10 000-20 000 kr | Standardiserad platta, kända markförhållanden |
| Tillbyggnad | 15 000-35 000 kr | Anslutning till befintlig grund och nivåskillnader |
| Ny villa | 20 000-50 000 kr | Flera laster, installationer och detaljer |
| Källare, souterräng eller pålning | Från cirka 40 000 kr | Jordtryck, vatten, stödmurar och geoteknik |
Beloppen är riktvärden, inte fasta marknadspriser. En offert bör tydligt ange om den omfattar statiska beräkningar, armeringsplan, geoteknisk bedömning, konstruktionsdokumentation och eventuella revideringar. En billig ritning som inte tar hänsyn till marken är sällan billig i praktiken.
Misstagen som gör störst skillnad
Fel höjd på färdigt golv är ett återkommande problem. Den kan påverka entrétrappan, garageportens anslutning, takavvattning och avståndet till mark. Kontrollera därför höjderna mot både befintlig terräng och planerad marknivå innan schaktningen börjar.
Ett annat vanligt fel är att dränering och dagvatten behandlas som en eftertanke. Dräneringsledning, kapillärbrytande lager och fall från byggnaden behöver hänga ihop. Annars kan en korrekt gjuten platta ändå få problem med fukt runt kanter och genomföringar.
- Att kopiera en standardritning utan att kontrollera markens bärighet.
- Att glömma punktlaster från pelare, balkar, kamin eller tunga innerväggar.
- Att blanda ritningsversioner mellan konstruktör, grundläggare och installatör.
- Att sakna detalj för garageporten, där nivåer och köldbryggor ofta blir känsliga.
- Att gjuta innan installationerna är samordnade.
- Att underskatta tjälrisk på kalla, fuktiga eller dåligt dränerade tomter.
Jag skulle också vara försiktig med ritningar som bara visar materialtjocklekar men saknar utförandeanvisningar. Det viktiga är inte att dokumentet ser tekniskt ut, utan att en annan person kan förstå vad som ska byggas, var det ska byggas och hur kvaliteten ska kontrolleras.
En grundritning som håller även när bygget börjar
Innan du beställer eller godkänner handlingen bör du kontrollera att den stämmer med bygglovsritningen, marknivåerna och den tänkta entreprenaden. Be konstruktören markera vad som är dimensionerat, vad som är en förutsättning och vilka uppgifter som fortfarande behöver verifieras på plats.
För ett mindre garage kan en tydlig grundplan, en genomarbetad sektion och några väl valda detaljer räcka långt. För en villa eller tillbyggnad är det klokt att även kräva en samordnad armeringsplan, dokumenterade laster och en plan för genomföringar.
Min praktiska tumregel är enkel. Lägg mest omsorg på marken, höjderna och anslutningarna. Det är där de flesta grundproblem börjar, och det är också där en bra konstruktionsritning ger störst nytta.
